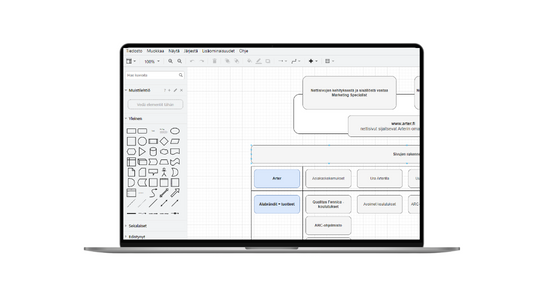

Draw-piirtoeditorin käyttö ARC- ja IMS-ohjelmistossa

Draw-piirtoeditori on vaihtoehtoinen piirtoeditori ARC- ja IMS-ohjelmiston käyttäjille, jota voidaan käyttää nykyisen Blueprint-piirtoeditorin rinnalla. Draw tarvitsee toimiakseen IAM-käyttäjähallintamoduulin joka on saatavilla ARC- ja IMS-ohjelmistojen SaaS-käyttäjille.

Draw-piirtoeditori tarjoaa monia uusia ominaisuuksia

  • tasot (layers),
  • iso joukko erilaisia kaavaimia​,
  • edistyneitä piirto-ominaisuuksia kuten yhdistinnuolten ohjailu​,
  • parempi suorityskyky.

Blueprint-piirtoeditori säilyy edelleen olemassa olevien asiakkaidemme käytössä ARC- ja IMS-ohjelmistoissa. Siihen ei kuitenkaan enää kohdistu kehitystyötä.

Ohjeet Draw-piirtoeditorin käyttöönottoon löydät ARC- ja IMS-ohjelmistojen Tietopankista​

Draw-piirtoeditorin saat käyttöösi Tietopankin ohjeistuksien avulla – huomaathan että Draw-piirtoeditori vaatii toimiakseen IAM-käyttäjähallintamoduulin ARC- ja IMS-ohjelmistossa:

Ota Draw-piirtoeditorin perusteet haltuusi webinaaritallenteen avulla

Draw-piirtoeditorin import-toiminto tukee seuraavia tiedostomuotoja

  • .drawio (drawn oma formaatti)
  • Gliffy diagram files
  • .vsdx and .vsd diagram files
  • Lucidchart
  • PNG image files
  • SVG images
  • JPEG images

Draw-piirtoeditorin pikanäppäimiä​

Tässä vain muutamia esimerkkejä pikanäppäimistä:

  •  ctrl + scroll wheel = zoom.
  • välilyönti + raahaus piirtoalueella = navigaatio.
  • Shift + vasen hiirenkorva = valitse useampi objekti.
  • Ctrl c + ctrl v = kopioi objekti.
  • Objektia raahatessa + alt = antaa vapaasti sijoittaa objektin.
  • Ctrl + g = objektien ryhmitys (helpottaa siirtelyä, löydät tämän myös ”järjestä” –osiosta).
  • Huom. oikea hiirenkorva näyttää kontekstivalikon useimmista objekteista.
  • Täyden listan pikanäppäimistä löydät Draw-editorin muokkausnäkymästä ”ohje” > ”pikanäppäimet”.

Draw-piirtoeditori ARC- ja IMS-ohjelmistossa -webinaarissa esitettyihin kysymyksiin vastaukset

Vinkit muistilehtiön käyttöön:

  • Muistilehtiön saat näkyville Draw-editorissa: yläpalkista ”näytä” > ”muistilehtiö”
  • Huom. Muistilehtiön sisältö on käyttäjäkohtainen.​ Lisäksi selaimen välimuistin tyhjennys voi tyhjentää muistilehtiön.
  • Muistilehtiöön voi tallentaa useita erilaisia objekteja:
    • Muodot valikoiden objekteja
    • Usean objektin ryhmän (kuten uimarata vaiheineen)
    • Omia kuvia/ikoneita
    • Muistilehtiö tallentaa myös näiden skaalan, muodon, käännön yms.
  • Muotoja voit lisätä joko hiirellä raahaamalla objektin muistilehtiön alueelle. Tai valitsemalla objektin ja klikkaamalla ”+” –ikonia.
  • Muotoja hallitset (poisto, omien ikonien lisäys) klikkaalla ”kynä” –ikonia.
    • Tämän valikon takaa löydät myös import/export –ominaisuuden.
    • Tällä toiminolla voit jakaa toiselle käyttäjälle valmiin muistilehtiön jossa on värit ja muodot valmiina.

Miten Drawn automaattitallennuksen saa päälle?

  • Tällä hetkellä Draw ei tue automaattitallennusta.

Jos te joskus muutatte uuteen piirtoeditoriin, niin voiko draw.io:lla tehdyt materiaalit siirtää tiedostoina sinne uuteen / Mikä on draw.io tiedostomuoto, millä eri softilla niitä voi käyttää? Tuoko tiedostomuodot mukana myös esim. vaiheiden kuvaukset ja kaiken muun datan mitä prosessiin liittyy?​​

  • Hieman ylempää tästä blogista löydät listan tuetuista Import-tiedostomuodoista.
  • Draw Export-vaihtoehtoja voi katsoa editorin sisältä: yläpalkista “tiedosto” -> “vie nimellä”.
  • Ainoastaan IMSin sisällä yhteenveto ja vaiheiden kuvaukset siirtyvät. Tämä onnistuu prosessileikepöytä -ominaisuudella.

Saako nyt Blueprintillä tehdyt prosessit siirrettyä drawn puolelle? Onko teillä tulossa joku muuntotyökalu tähän?

  • Prosessikaavio siirtyy parhaiten kuvana Blueprint -> Draw.
  • Tällä hetkellä ei ole kehitteillä automaattista muuntotyökalua.

Voiko nuo kaikki muut muotovalikot piilottaa peruskäyttäjältä? / Saako järjestelmään lukitua tiedyt muotovalikot ja värit?

  • Muotovalikot on mahdollista piilottaa käyttäjän toimesta, mutta peruskäyttäjäkin pääsee niitä asetusten kautta ottamaan käyttöön halutessaan. Suosittelemme, että tätä hallinnoidaan sisäisen ohjeistuksen avulla. Muistilehtiö auttaa värien hallinnassa.

Saako Draw:sta kaavioita ulos sellaisessa muodossa, että voisi vielä Sparx EA:han?

  • ​Riippuu mitä tiedostomuotoja Sparx tukee. Draw Export-vaihtoehtoja voi katsoa editorin sisältä: yläpalkista “tiedosto” -> “vie nimellä”.

Mitä tapahtuu Blueprint-piirroksille, jos järjestelmänvalvoja vaihtaa nykyisen ”Blueprint and Draw”-asetuksen pelkkään Draw-piirtoeditoriin? Pääseekö niitä enää muokkaamaan?​

  • Vanhoille kaavioille ei tapahdu mitään. Sillä editorilla, millä olet kaavion aloittanut, sillä kaavion muokkaaminen jatkuu.

Voidaanko rajoittaa käyttäjän omaa muistilehtiötä, esim. että eivät voi laittaa niihin värejä?

  • Yksittäisen käyttäjän muistilehtiötä ei pysty lukitsemaan. Suositeltava käytäntö on, että valittu henkilö rakentaa halutunlaisen muistilehtiön, jonka jälkeen tallentaa sen kaikkien saataville.

​Pystyykö pääkäyttäjä luomaan Draw Sandboxin kaikille prosessikaavioita piirtäville, jotta prosesseja kuvaaville olisi valmis mallipohja? Vai pitääkö jokaisen prosessia piirtävän tehdä tällainen itse?

  • Prosessipohjaa ei saa suoraa kuvion aloitukseen. Tässä voi hyödyntää Drawn Export ominaisuutta eli ottaa pohjasta viennin kautta .xml -tiedoston. Tämän tiedoston voi raahata Draw:n piirtoalueelle ja käyttää pohjana tulevalle kuvaukselle.
  • Muistilehtiöön on myös mahdollista tallentaa kokonainen uimaratakaavio jota voi käyttää pohjana.​

Kun valitset kuvion kerran linkiksi tai aliprosessiksi miten voit perua tämän valinnanjälkeen päin poistamatta ko. objektia ja luomalla uuden?

  • Objekti täytyy luoda kokonaan uudelleen, jos siihen on tehty linkitys aliprosessille tai linkille.
  • Objektien muoto kuviossa on helpompi korvata: raahaat vain objektin muodot valikosta toisen objektin päälle.

IMS: toimivatko Draw’lla piirretyt prosessikaaviot Microsoftin SharePointissa (upotus) samalla tavalla kuin Blueprintillä piirretyt prosessikaaviot?​

  • Draw-editorilla luotujen kaavioiden upotus pitäisi toimia samaan tapaan kuin Blueprintillä luotojen kaavioiden.

Koska Blueprint-editorilla luotu kaavio on kuva ja tämä Draw-piirtoeditorilla ei. Niin voiko Draw-moduulin erikseen integroida johonkin esim. ERP:iin tms.?

  •  Draw-piirtoeditoriin ei löydy erityistä rajapintaa.

Onko niin, että olemassa olevia Blueprint-editorilla luotuja kuvia ei voi muokata Draw-muotoon ja Draw on käytössä vain uusille prosessikuville? Miten vanhat kuvat kannattaa muuttaa?

  • Automaattiseen konversioon ei löydy tällä hetkellä työkalua. Mutta Blueprint-editorilla luotuja kaavioita on mahdollista muuttaa Draw muotoon käsin. Joissain tapauksissa (keskeltä prosessihierarkiaa) tämä aiheuttaa toki käsitöitä enemmän kun prosesseja joutuu IMSissä prosessileikepyödän avulla järjestelemään. ARCissa tätä ongelmaa ei ole.
  • Toinen vaihtoehto on tehdä vain kaikki uudet kaaviot Draw:lla.

Kaipaatko apua Draw-editorin käytössä? Ota yhteyttä asiakaspalveluun oheisen lomakkeen avulla.
